Afficheur DHT en kit (affichage date, heure, température)

L’afficheur DHT LED en kit vous donne la possibilité d’afficher l’heure, la date et la température.

Il se compose d’une carte maître pour le réglage et le pilotage (par télécommande), et de 1 à 2 cartes esclaves , selon le nombre de décimales à afficher.

Les segments de chaque chiffre sont constitués à l’aide de modules LED 12 V en éclairage direct ( Onepix / Tripix / ou Tripix – L ) et peuvent s’intégrer facilement sur vos enseignes lumineuses.

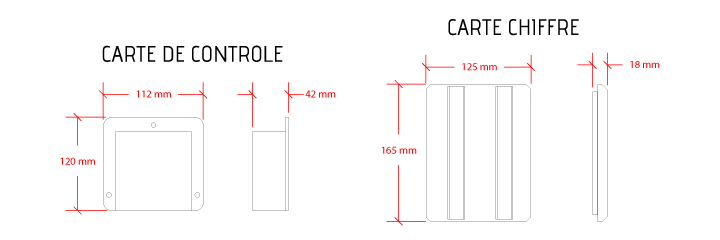

Afficheur DHT en kit : plan

Afficheur DHT en kit - plan

Afficheur DHT en kit : présentation

Découvrez en vidéo le kit afficheur DHT.

Afficheur DHT en kit : mise en œuvre

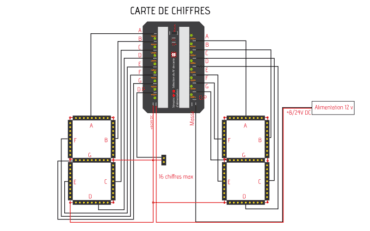

Montage de la partie affichage

Afficheur DHT en kit - affichage

Dans un premier temps, il vous faudra définir les segments sur votre enseigne lumineuse.
Ensuite, selon le rendu que vous souhaitez obtenir, ceux-ci seront équipés de modules LED par points WLED, à éclairage direct (Onepix, Tripix ou Tripix-L)
Chaque segment doit être raccordé au moyen de cosses sur la carte chiffres, qui peut piloter 2 chiffres maxi(il est possible de relier plusieurs cartes chiffres).

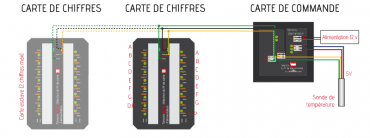

Mise en place de la partie commande

FIG2-montage

Une fois les segments reliés à la ou les cartes chiffres nous allons vous pourrez connecter le module de commande.

Afficheur DHT en kit : contrôle

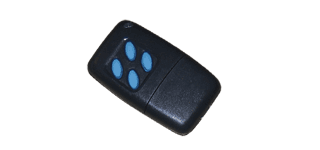

Le kit afficheur DHT WLED se pilote simplement à partir d’une télécommande radio.
Afficheur DHT en kit - télécommande

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Indice de protection
Kit électronique DHT 1 pc – 20 / +45 IP 54

Caractéristiques électriques

Tension Réglage Connexion
12 / 24 V Télécommande Cosse
